一、前言

1、本文简介

本文先行介绍什么是JaCoCo与代码覆盖率，然后基于Maven项目，介绍JaCoCo相关依赖包和插件，并示例如何在Spingboot项目中应用JaCoCo工具。

本文示例基于的环境：IDEA 社区版 2021.3.1、Java1.8、SpringBoot 2.6.0、Junit 5.8.1、Maven 3.8.4

2、官网地址

https://www.eclemma.org/jacoco/trunk/index.html

3、什么是JaCoCo

缩写自Java Code Coverage，是一个免费的 Java 代码覆盖库。

4、关于代码覆盖率

代码覆盖率，是软件测试中的一个重要度量，指的是通过计算测试过程中被执行的源代码占全部源代码的比例，进而间接度量软件质量的方法。

该方法广泛用于评估单元测试的覆盖率，此时测试用例由开发人员编写实施，属于白盒测试。

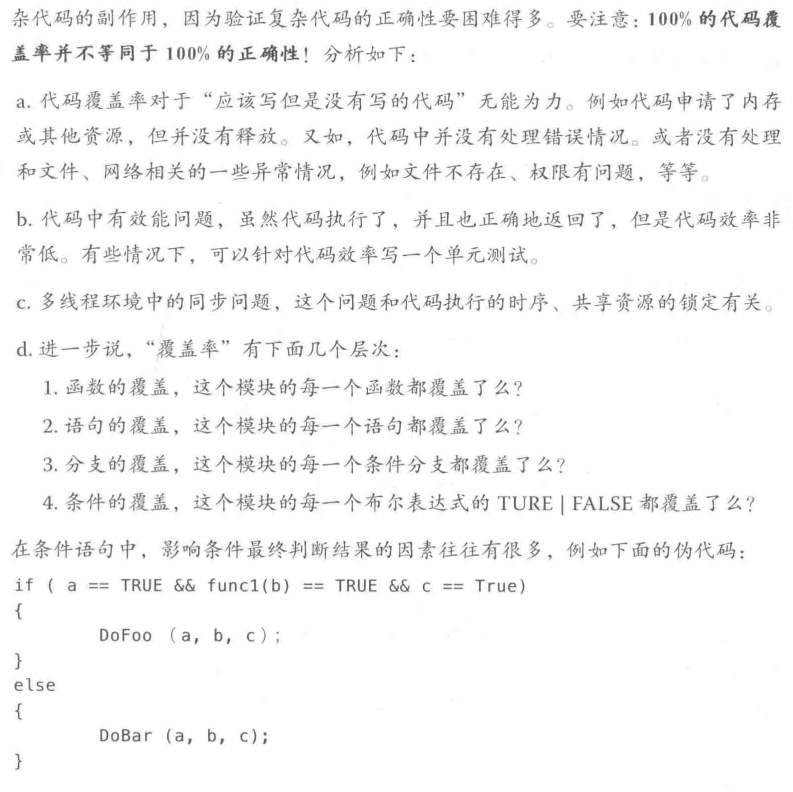

可以顺便去看邹欣写的这本《构建之法 现代软件工程》，其中第二章有提及相关的一些内容：

关于代码覆盖率的更多知识，可以自行搜索阅读，本文篇幅有限，不展开描述。

推荐补充阅读：《什么是代码覆盖率》

5、注意

虽然本文是介绍用JaCoCo来提高测试覆盖率，以此提高代码质量。但是，无需强求百分百的代码覆盖率。只要实践过，就会发现，项目仅需大一点，测试用例的量就会以几何倍数增长，很难或者说需要花费很大代价才能达到很高的覆盖率。所以，实践过程中，需要进行权衡。

二、JaCoCo的依赖包和插件

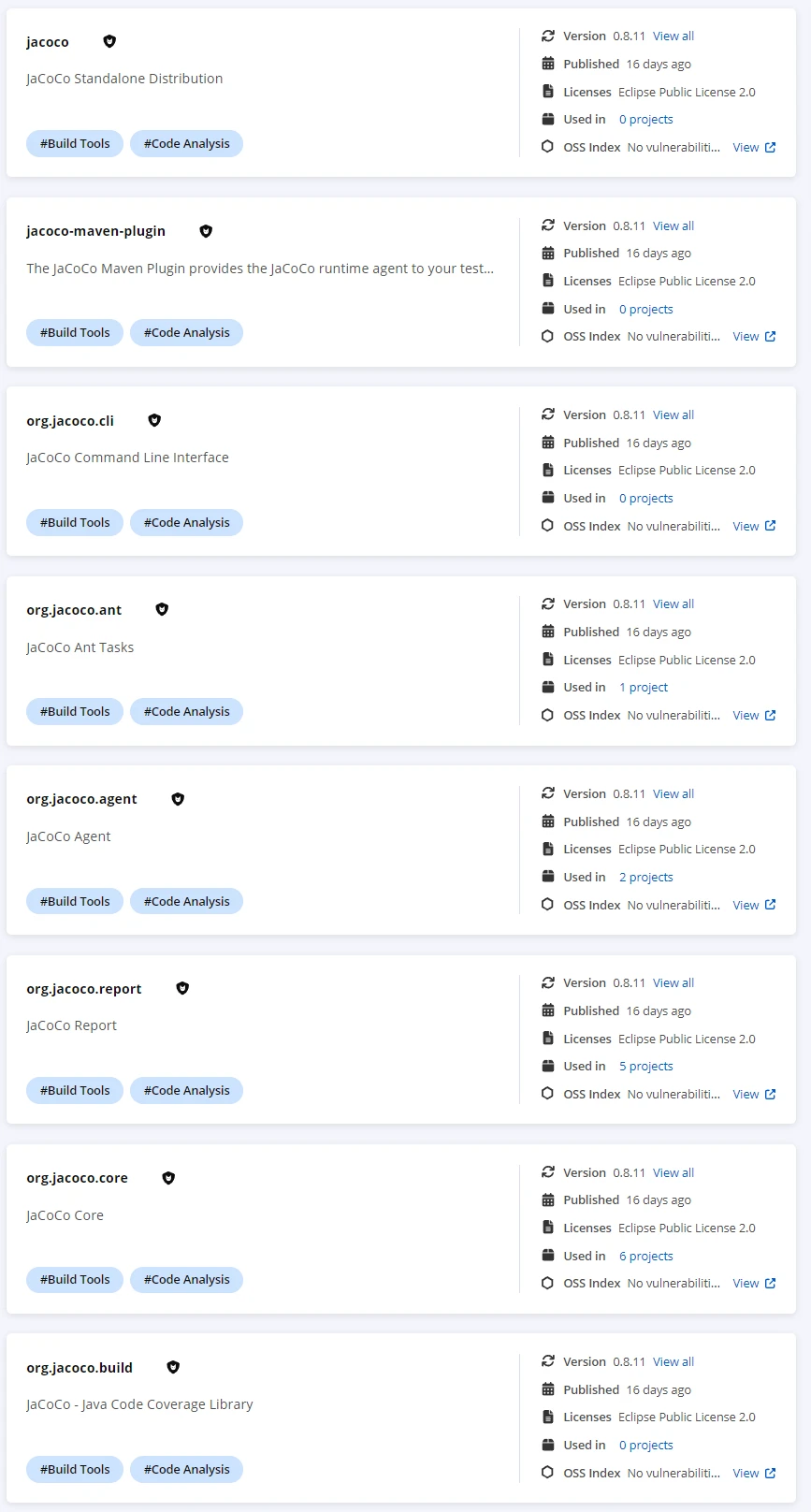

Maven仓库中的JaCoCo页面（在这里主要是可以直接获得各个版本的POM引入写法示例以及各个依赖包等的介绍，还有最重要的就是可以看到各个依赖包之间的相互依赖关系）：https://central.sonatype.com/namespace/org.jacoco

1、jacoco

官方简介：JaCoCo Standalone Distribution

该依赖包是完整的JaCoCo依赖包，内部包含了所有JaCoCo的依赖包，如果不清楚到底要依赖哪些JaCoCo的包，那么可以直接引入这个包的依赖（当然，这样的的话，你的jar包就会偏大，毕竟很可能引入了实际用不上的内容）。

另外，底下的这些包，实际上就是JaCoCo大大小小的模块。

2、jacoco-maven-plugin

若是Maven构建项目，一般只需要引入这个插件就行了。

插件简介：The JaCoCo Maven Plugin provides the JaCoCo runtime agent to your tests and allows basic report creation

包含：build、core、agent、report

官网介绍地址：https://www.jacoco.org/jacoco/trunk/doc/maven.html

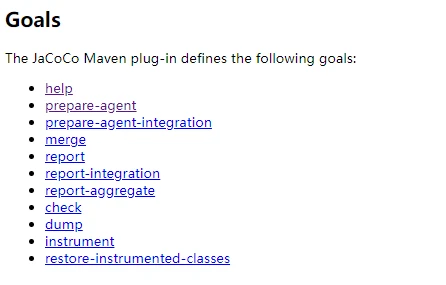

注意点击阅读官网介绍页面最底下的这些可配置的goals的页面：

运行JUnit测试并生成单元测试覆盖率报告的POM文件内容官方示例地址：https://www.jacoco.org/jacoco/trunk/doc/examples/build/pom.xml

运行单元测试和集成测试，并创建两个覆盖率报告的POM文件内容官方示例地址：https://www.jacoco.org/jacoco/trunk/doc/examples/build/pom-it.xml

环境要求：Maven 3.0 或更高版本，以及Java 1.8 或更高版本用于 Maven 运行时，Java 1.5 或更高版本用于测试执行程序。

3、org.jacoco.cli

依赖包简介：JaCoCo Command Line Interface

包含：build、core、report

4、org.jacoco.ant

依赖包简介：JaCoCo Ant Tasks

包含：build、core、report、agent

官网介绍地址：https://www.jacoco.org/jacoco/trunk/doc/ant.html

Ant：类似make/nmake的一种构建工具，主要就是用来构建JAVA程序。本文主要提及的Maven就是在Ant之后登场的一个构建工具，再后面现在还有一个就是Gradle。感兴趣可以顺带去搜索了解一下。

回到这个依赖包，如果你使用的是Ant进行Java项目的构建，那么就会用它。它相当于帮你定义了一个任务，可以用于启动带有执行记录的 Java 程序 以及根据记录的数据创建覆盖率报告。执行数据可以通过任务coverage、agent、dump 和 merge 进行收集和管理。不同格式的报告是使用report任务创建。对于离线检测，任务instrument可用于准备类文件。

由于本文不谈及Ant，所以此处不扩展。

5、org.jacoco.agent

依赖包简介：JaCoCo Agent

包含：build

官网介绍地址：https://www.jacoco.org/jacoco/trunk/doc/agent.html

JaCoCo是针对编译后生成的Class文件进行执行并记录覆盖率数据。agent就是负责进行这个即时检测的操作。(检测的最小单位是 Java 字节码指令)

JaCoCo agent 将收集执行信息，并且根据请求或者当JVM 退出时转储收集的数据信息。执行数据输出有三种不同的模式：

①文件系统：在 JVM 终止时，执行数据将写入本地 文件。

②TCP 套接字服务器：外部工具可以连接到 JVM 并通过Socket连接获得执行数据。执行数据重置和执行数据转储在VM 退出时是可能发生的。

③TCP 套接字客户端：在启动时，JaCoCo agent连接到给定的 TCP 端点，执行数据会通过通过Socket连接发送过去。VM 退出时，执行数据重置和执行数据转储是可能发生的。

6、org.jacoco.report

依赖包简介：JaCoCo Report

包含：build、core

负责生成报告文件。

7、org.jacoco.core

依赖包简介：JaCoCo core APIs and implementations

包含：build

8、org.jacoco.build

依赖包介绍：JaCoCo - Java Code Coverage Library

注：作为一个JaCoCo其他依赖包公共引入的Parent，里面包含了很多公共的信息。建议可以去看看这个包的pom.xml文件内容。

三、Maven导入JaCoCo

参考官网文档：https://www.jacoco.org/jacoco/trunk/doc/examples/build/pom.xml

其实有没有发现，前文有提及这个文档。对的，官方是有特意提供了Maven构建里使用JaCoCo的示例。

作为初学者，只需要直接引入jacoco-maven-plugin这个插件就好了

<plugin>
   <groupId>org.jacoco</groupId>
   <artifactId>jacoco-maven-plugin</artifactId>
   <version>0.8.11</version>
</plugin>

我们还可以对其做一些配置（这里只列举几个，具体的可配置项在前文jacoco-maven-plugin中已有展示）。

注意：有些配置是有默认值的，实在不懂的话，还是不要乱改动为好。

1、prepare-agent

地址：https://www.jacoco.org/jacoco/trunk/doc/prepare-agent-mojo.html

作用：准备指向 JaCoCo 运行时代理的属性，该属性也可以作为 VM 参数传递给受测应用程序。其实就是配置agent的属性，为等下运行测试用例的检测做准备。

注：需要版本>=0.5.3

注：默认情况下绑定到Maven生命周期阶段的initialize（Maven生命周期可参考官方的文档《Lifecycles Reference》）

使用示例：

<execution>
    <id>prepare-agent</id>
    <goals>
        <goal>prepare-agent</goal>
    </goals>
    <configuration>
        <!--
            字段的值应该是使用标准通配符语法相对于目录target/classes/的已编译类的类路径（而不是程序包名称）
            不配置就是全部类
            *   Match zero or more characters
            **  Match zero or more directories
            ?   Match a single character
        -->
   	     <includes>
             com/basic/happytest/modules/jaCoCo/*
        </includes>
        <destFile><!-- 这里其实是默认值 -->
            ${project.build.directory}/jacoco.exec
        </destFile>
        <skip>
            false
         </skip>
    </configuration>
 </execution>

2、report

地址：https://www.jacoco.org/jacoco/trunk/doc/report-mojo.html

作用：为单个项目的测试创建代码覆盖率报告，支持多种格式（HTML、XML 和 CSV）。如果是集成测试之类的情况，则用的是其他配置。（其实就是去加载agent生成的jacoco.exec文件，然后创建出来可阅读的格式的报告文件）

注：需要版本>=0.5.3

注：默认情况下绑定到Maven生命周期阶段的verify

使用示例：

<execution>
    <id>report</id>
    <phase>verify</phase>
    <goals>
        <goal>report</goal>
    </goals>
    <configuration>
        <outputDirectory> <!-- 默认值 -->
            ${project.reporting.outputDirectory}/jacoco
        </outputDirectory>
        <dataFile> <!-- 默认值 -->
            ${project.build.directory}/jacoco.exec
        </dataFile>
        <!--
           指定只准备生成符合匹配规则的内容的报告
           不指定的话默认报告包含全部类（无视surefire、prepare-agent等其他的限制范围）
        -->
        <includes>
           com/basic/happytest/modules/jaCoCo/*
        </includes>
        <footer>
            Footer text used in HTML report pages.
        </footer>
        <formats>
            HTML
        </formats>
        <outputEncoding> <!-- 默认值 -->
            UTF-8
        </outputEncoding>
        <sourceEncoding> <!-- 默认值 -->
            UTF-8
        </sourceEncoding>
        <title> <!-- 默认值 -->
            ${project.name}
        </title>
    </configuration>
</execution>

3、check

地址：https://www.jacoco.org/jacoco/trunk/doc/check-mojo.html

作用：检查最终的代码覆盖率是否到达了设定的指标。如果项目没有指标需求，可以不配置，也就等同于不做这个检查。

注：需要版本>=0.6.1

注：默认情况下绑定到Maven生命周期阶段的verify

使用示例：

<execution>
    <id>jacoco-check</id>
    <phase>verify</phase>
    <goals>
        <goal>check</goal>
    </goals>
    <configuration>
        <includes> <!-- 只检查符合匹配规则的内容的项，不选的话会扫描全部，无视其他配置的限制范围 -->
            com/basic/happytest/modules/jaCoCo/*
        </includes>
        <haltOnFailure> <!-- 默认值 -->
            true
        </haltOnFailure>
        <rules>
            <rule>
                <element>CLASS</element>
                <limits>
                    <limit>
                        <counter>LINE</counter>
                        <value>COVEREDRATIO</value>
                        <minimum>0.80</minimum>
                    </limit>
                </limits>
            </rule>
        </rules>
    </configuration>
</execution>

注：作者很好奇官网提及的elment中可选的类型里BUNDLE指的是什么，是OSGi 体系架构里的Bundle吗？（留待高人解答）

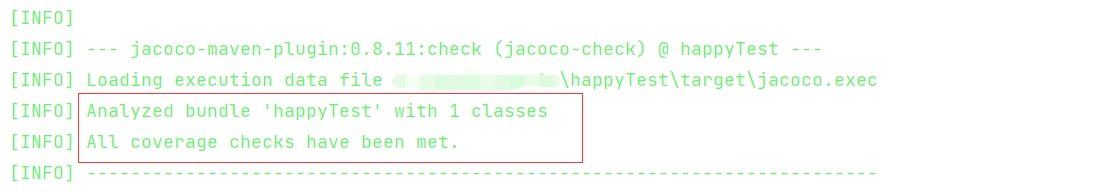

如果通过设置的指标，会在日志里显示：

4、instrument

地址：https://www.jacoco.org/jacoco/trunk/doc/instrument-mojo.html

专门的官方文档：https://www.jacoco.org/jacoco/trunk/doc/offline.html

作用：进行离线检测代码覆盖率，存在一些缺陷，只有特定情况下才用。官方建议常规情况下是使用runtime的方式，而不是这种方式。所以这里无示例。

四、生成报告

如果你的测试方法原先写得可能不那么规范，不是可以循环使用的，那么就需要利用maven-surefire-plugin这个插件来排除一些可能会出问题的测试类，或者包含进一些测试类。（当然，这是无可奈何的情况下的举措，实际上，就应该规范书写测试类，然后进行全项目的覆盖率检测）（不过这样操作，实际上JaCoCo的配置也要跟着限制范围，导致最终生成的报告只是项目里的某个部分的报告）

当然，上面提及的属于特殊情况。

正常情况下不用考虑。

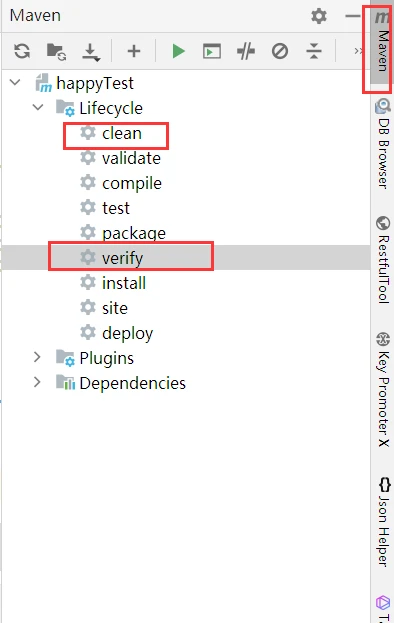

操作的话，直接在IDEA里点击右侧的Maven标签，然后在打开的窗口里，点击clean，再点击verify（具体取决于你生成report配置绑定的maven的生命周期），就可以生成覆盖率报告了。

或者使用maven命令的方式，直接执行 mvn verify命令（具体取决于你生成report配置绑定的maven的生命周期），可以一次性执行所有的测试用例，同时也将生成覆盖率报告。

生成覆盖率报告的页面操作

生成的覆盖率报告位置，取决于前文提及的你在report的配置里，设置的报告输出目标位置

配置示例

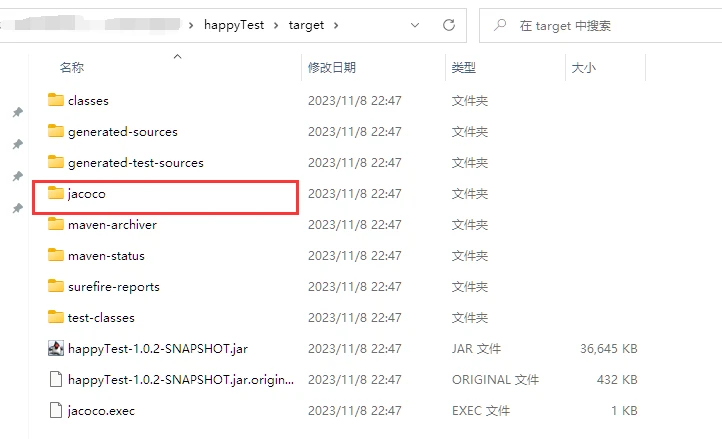

打开文件目录，可以看到对应的文件夹

示例

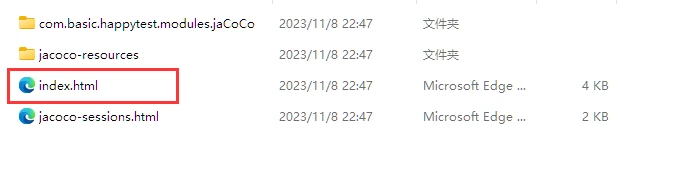

进入文件夹后，可以看到一个index.html的文件，双击点开

文件夹内容示例

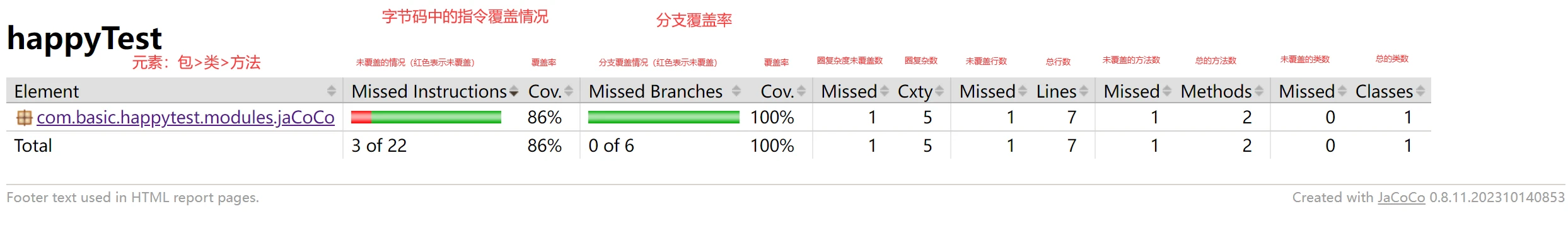

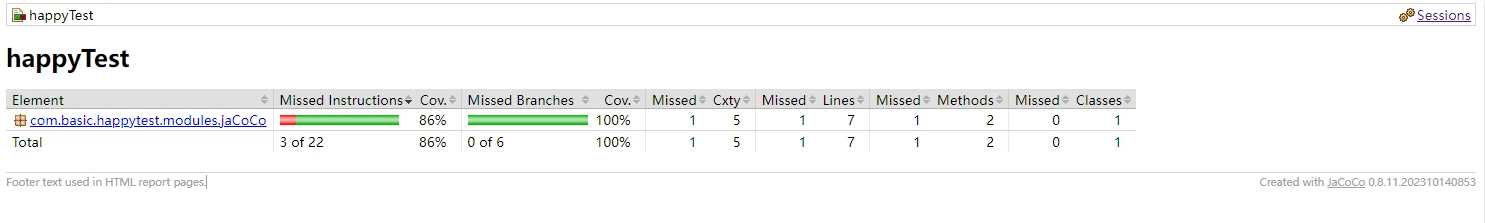

浏览器中，将显示覆盖率报告内容信息

浏览器显示示例

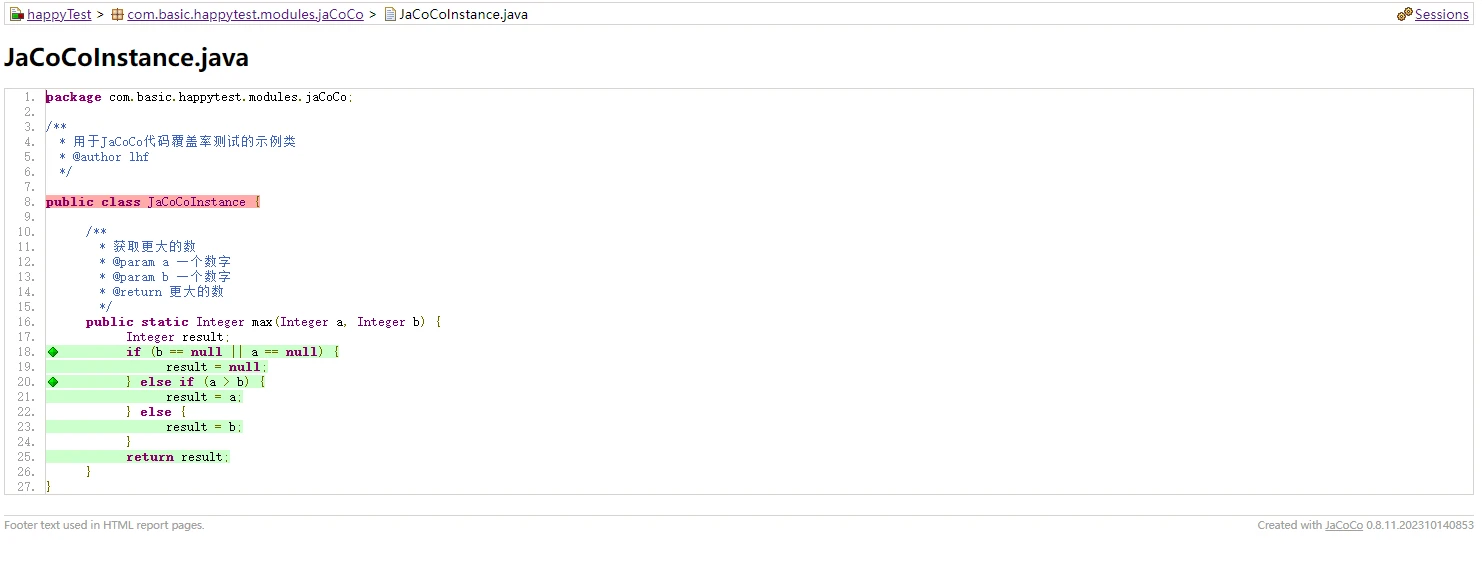

可以点击包名、类名、方法，一步步进入到对应页面，可以看更详细的覆盖情况的信息

示例

五、未生成报告问题解决

1、情况：跳过了测试

不能跳过测试，跳过测试的话，自然就没覆盖率报告了。

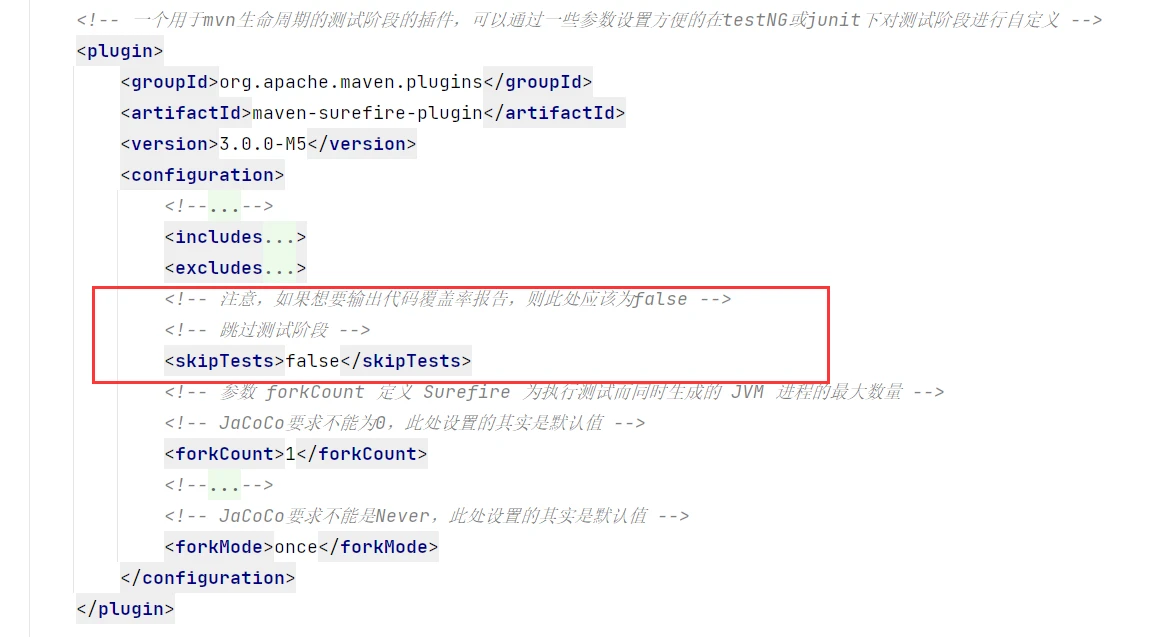

配置实例

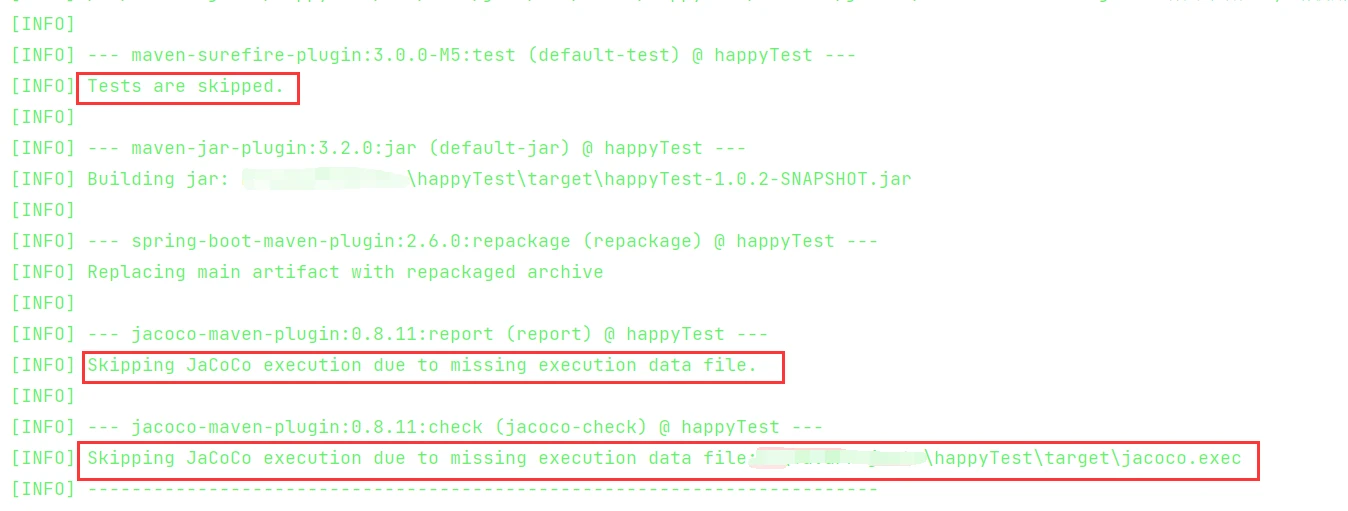

跳过测试的情况下，执行日志里可以看到：

日志示例

2、情况：执行没到生成报告的生命周期

JaCoCo每个步骤都默认绑定到了Maven的生命周期中的一个阶段（或者你在配置里面改了绑定的阶段位置），如果你执行的Maven命令没到达这个阶段，就不会执行这个步骤。

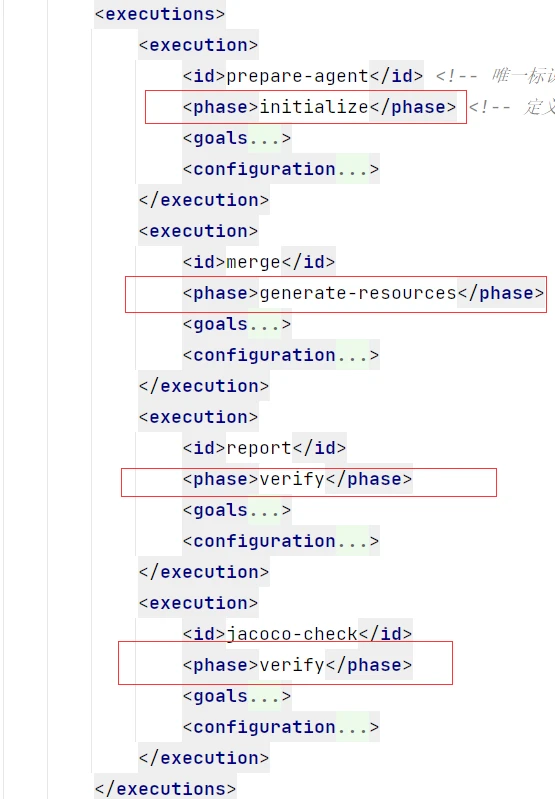

例如按照下图的配置，若执行的是mvn test，由于生命周期没到达verify这个阶段，就不会执行report、jacoco-check这两个步骤，除非换成执行mvn verify或者把repot、jacoco-check改成绑定到test这个阶段上，这样就能正常生成报告了。

配置示例

3、情况：生成报告了，但是又没完全生成报告

显示内容：No class files specified.

这种情况其实可以通过执行日志来查看具体是什么情况。

一般是JaCoCo的各个步骤都正常进行，但是你配置了includes和excludes后，导致最终没有符合匹配的项，于是就没有Class可以进行分析，所以就显示这个结果。

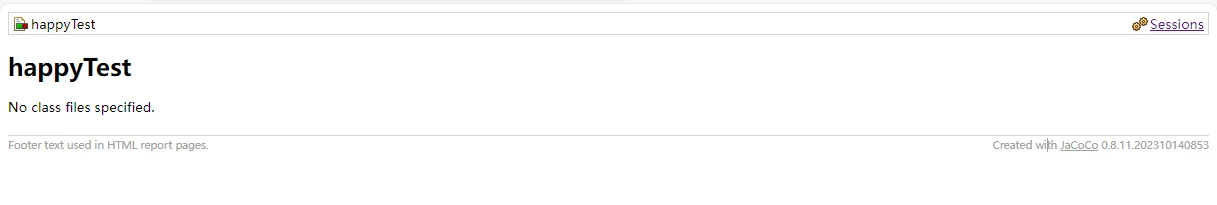

打开报告后的页面示例

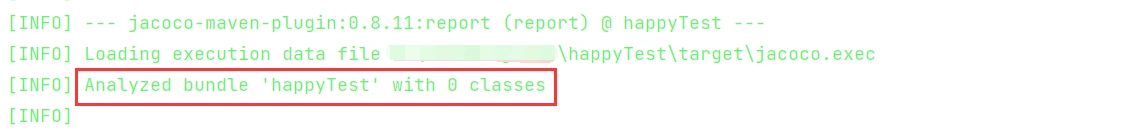

这种情况下，执行日志可以看到：

六、覆盖率报告解读

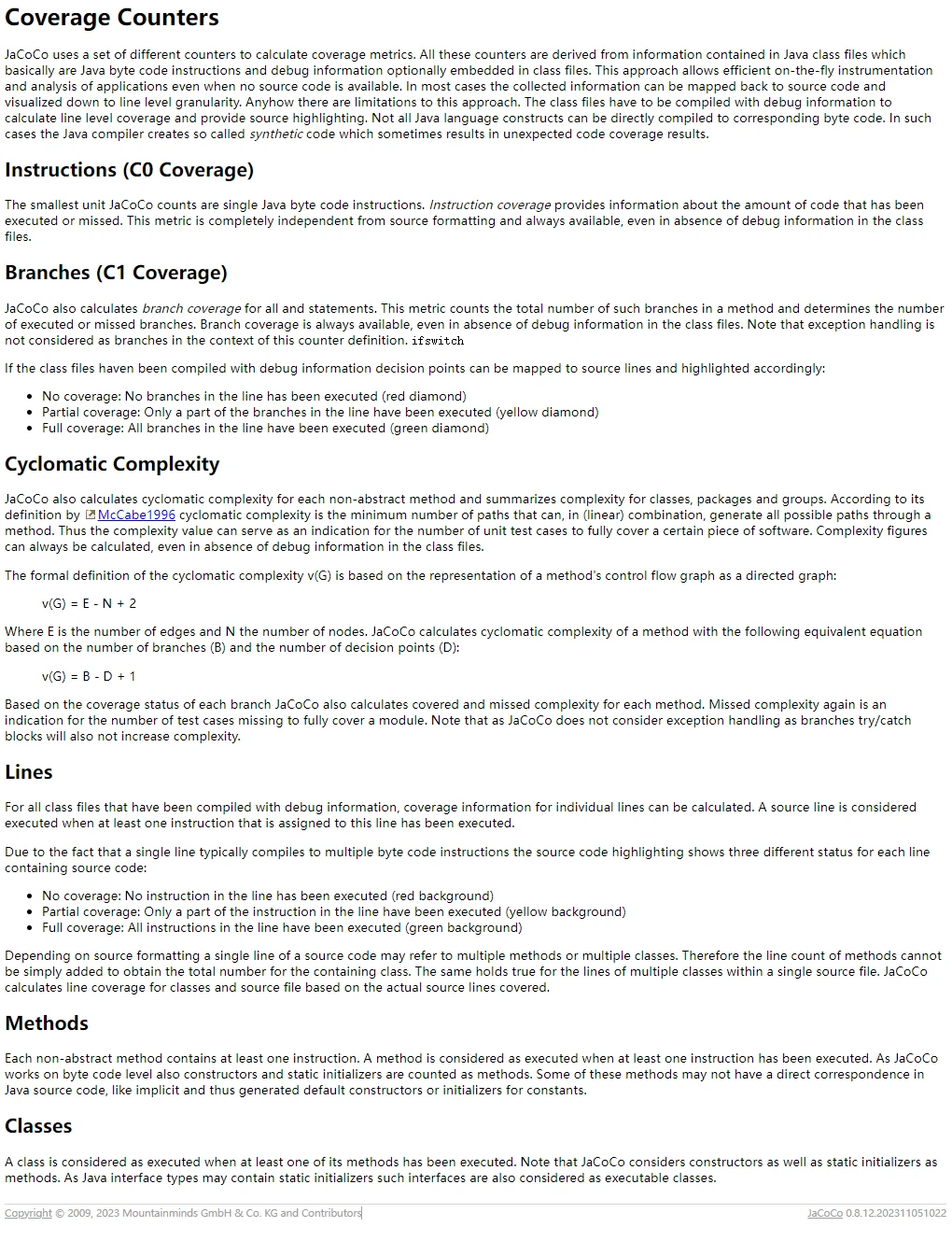

官网对覆盖率数据介绍的地址：https://www.jacoco.org/jacoco/trunk/doc/counters.html

图源自官网

官网其实已经讲得很详细了，也没什么需要补充的内容。

七、扩展

1、 IDEA中jacoco.exec的使用

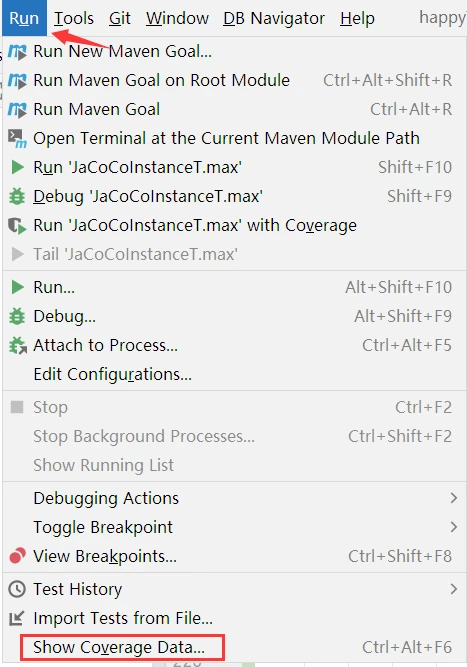

在IDEA中，点击上方菜单项的Run，然后在打开的面板中选择Show Coverage Data。

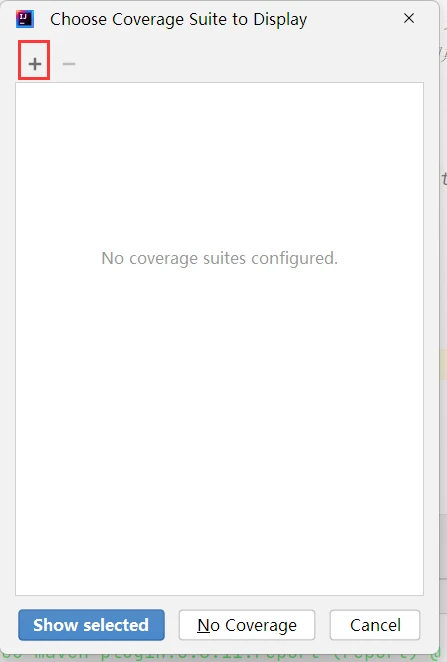

在弹出的页面中，选择“+”

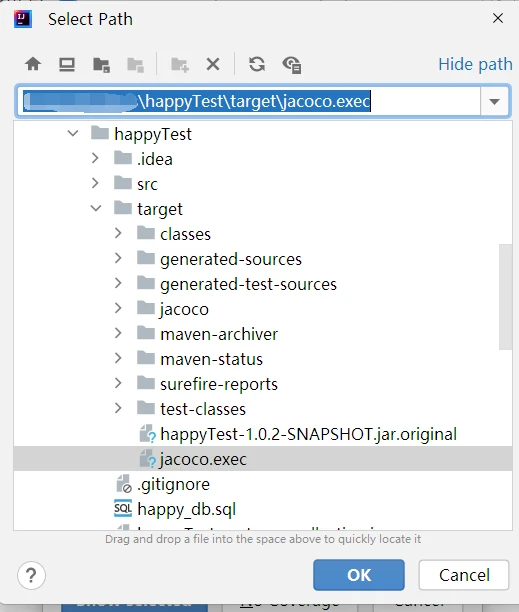

此时，需要找到生成的jacoco.exec文件的路径，选中它，点击“OK”。

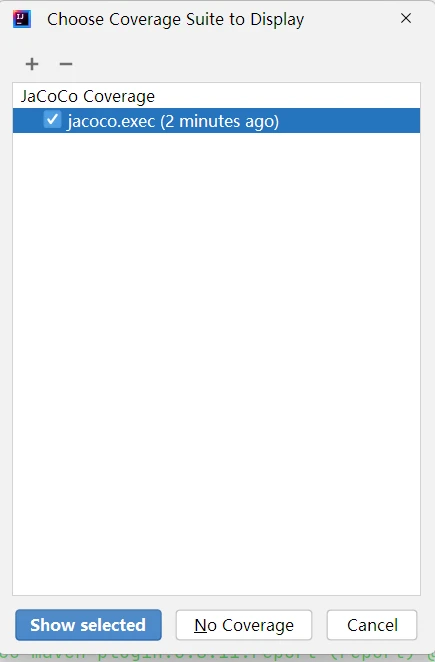

勾选jacoco.exec，并点击Show selected。

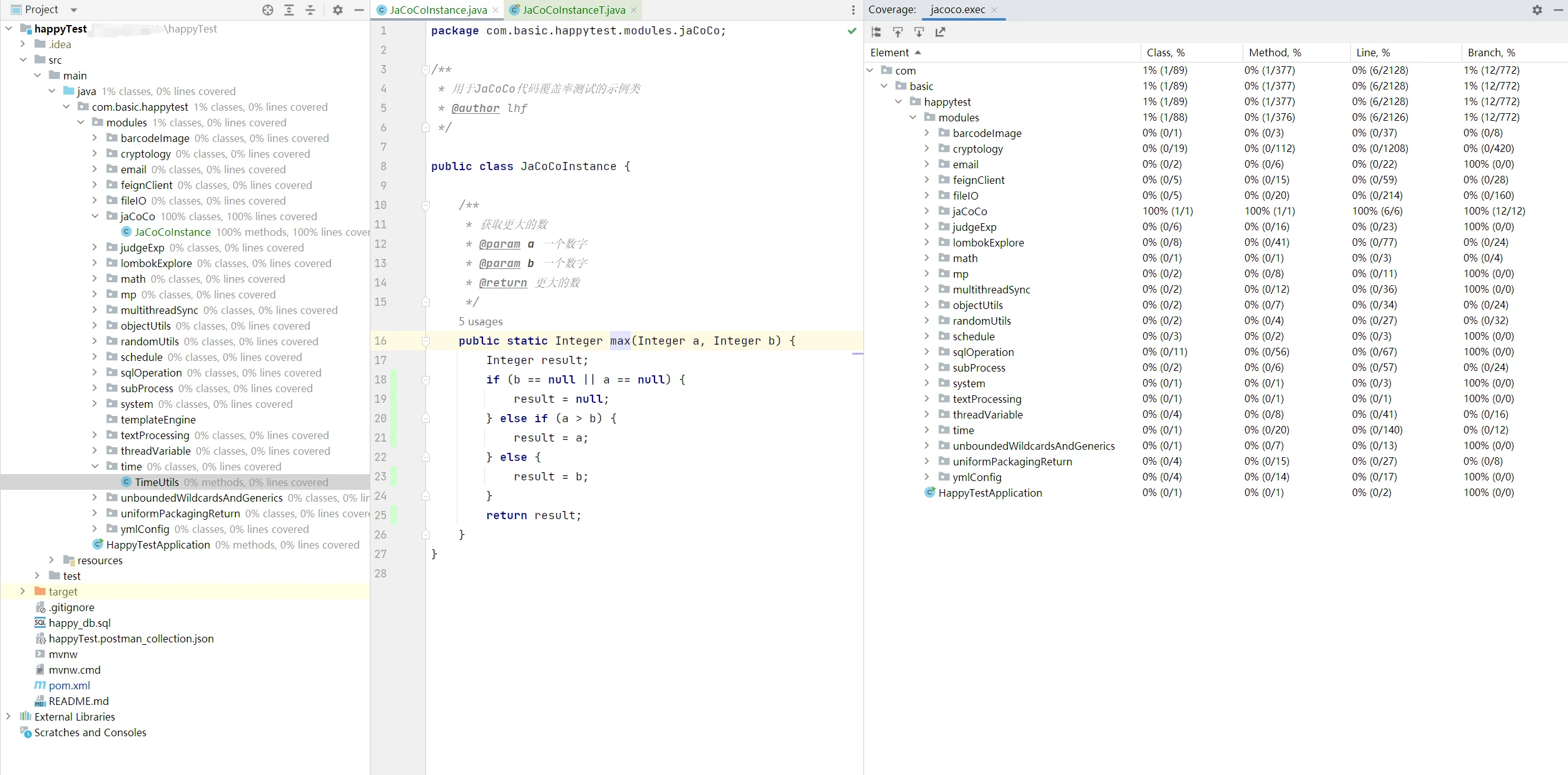

此时，IDEA的项目页面就会出现覆盖率的数据信息，如下图所示。

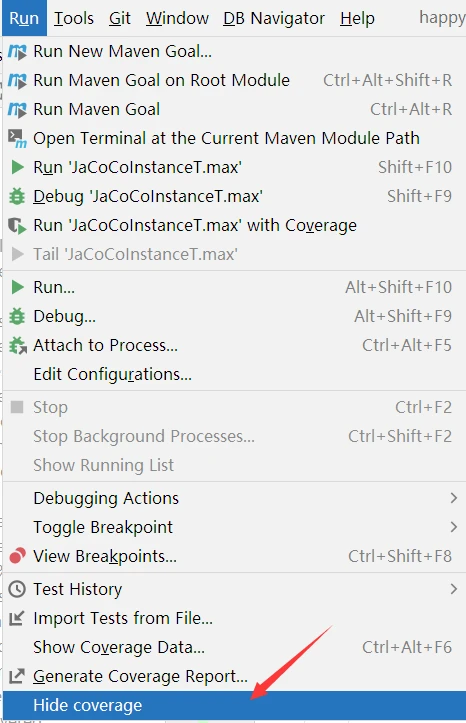

若要关闭显示覆盖率信息，则可以再次点击Run，然后点击Hide coverage，就可以了。

2、完整的一个JaCoCo的POM示例配置（本文覆盖率报告基于的配置）

注意：本配置仅供参考，建议阅读本文，同时基于代码上的相关注释来进行自定义修改。

<!-- 一个用于mvn生命周期的测试阶段的插件，可以通过一些参数设置方便的在testNG或junit下对测试阶段进行自定义 -->
<plugin>
    <groupId>org.apache.maven.plugins</groupId>
    <artifactId>maven-surefire-plugin</artifactId>
    <version>3.0.0-M5</version>
    <configuration>
        <!--
            默认情况下，Surefire 插件将自动包含具有以下通配符模式的所有测试类：
            "**/Test*.java"- 包括其所有子目录和所有以“Test”开头的 Java 文件名。
            "**/*Test.java"- 包括其所有子目录和所有以“Test”结尾的 Java 文件名。
            "**/*Tests.java"- 包括其所有子目录和所有以“Tests”结尾的 Java 文件名。
            "**/*TestCase.java"- 包括其所有子目录和所有以“TestCase”结尾的 Java 文件名。
            如果测试类不遵循默认通配符模式，则才需要额外包含以下文件
        -->
        <includes>
            JaCoCoInstanceT.java
        </includes>
        <excludes>
            <exclude>**/Test*.java</exclude>
            <exclude>**/*Test.java</exclude>
            <exclude>**/*Tests.java</exclude>
            <exclude>**/*TestCase.java</exclude>
        </excludes>
        <!-- 注意，如果想要输出代码覆盖率报告，则此处应该为false -->
        <!-- 跳过测试阶段 -->
        <skipTests>false</skipTests>
        <!-- 参数 forkCount 定义 Surefire 为执行测试而同时生成的 JVM 进程的最大数量 -->
        <!-- JaCoCo要求不能为0，此处设置的其实是默认值 -->
        <forkCount>1</forkCount>
        <!-- JaCoCo要求不能是Never，此处设置的其实是默认值 -->
        <forkMode>once</forkMode>
    </configuration>
</plugin>

<plugin>
    <groupId>org.jacoco</groupId>
    <artifactId>jacoco-maven-plugin</artifactId>
    <version>0.8.11</version>
    <executions>
        <execution>
            <id>prepare-agent</id> <!-- 唯一标识这个特定的执行。这主要用于在需要的地方引用或区分多个执行。 -->
            <phase>initialize</phase> <!-- 定义应该在哪个生命周期阶段执行该插件的目标 -->
            <goals> <!-- 列出应该执行的目标 -->
                <goal>prepare-agent</goal>
            </goals>
            <configuration>
                <!--
                    字段的值应该是使用标准通配符语法相对于目录target/classes/的已编译类的类路径（而不是程序包名称）
                    *   Match zero or more characters
                    **  Match zero or more directories
                    ?   Match a single character
                -->
                <includes> <!-- 只准备扫描符合匹配规则的内容 -->
                    com/basic/happytest/modules/jaCoCo/*
                </includes>
                <destFile><!-- 这里其实是默认值 -->
                    ${project.build.directory}/jacoco.exec
                </destFile>
                <skip> <!-- 此处该配置使用的是默认值 -->
                    false
                </skip>
            </configuration>
        </execution>
        <execution>
            <id>merge</id>
            <phase>generate-resources</phase>
            <goals>
                <goal>merge</goal>
            </goals>
            <configuration>
                <fileSets> <!-- 此处该配置使用的是默认值 -->
                    <fileSet>
                        <directory>${project.build.directory}</directory>
                        <includes>
                            <include>*.exec</include>
                        </includes>
                    </fileSet>
                </fileSets>
                <skip> <!-- 此处该配置使用的是默认值 -->
                    false
                </skip>
            </configuration>
        </execution>
        <execution>
            <id>report</id>
            <phase>verify</phase>
            <goals>
                <goal>report</goal>
            </goals>
            <configuration>
                <outputDirectory>
                    ${project.build.directory}/jacoco
                </outputDirectory>
                <dataFile> <!-- 默认值 -->
                    ${project.build.directory}/jacoco.exec
                </dataFile>
                <!--
                    指定只准备生成符合匹配规则的内容的报告
                    不指定的话默认报告包含全部类（无视surefire、prepare-agent等其他的限制范围）
                -->
                <includes>
                    com/basic/happytest/modules/jaCoCo/*
                </includes>
                <footer> <!-- 会显示在报告页面的最下面 -->
                    Footer text used in HTML report pages.
                </footer>
                <formats>
                    HTML
                </formats>
                <outputEncoding> <!-- 默认值 -->
                    UTF-8
                </outputEncoding>
                <sourceEncoding> <!-- 默认值 -->
                    UTF-8
                </sourceEncoding>
                <title> <!-- 默认值 -->
                    ${project.name}
                </title>
            </configuration>
        </execution>
        <execution>
            <id>jacoco-check</id>
            <phase>verify</phase>
            <goals>
                <goal>check</goal>
            </goals>
            <configuration>
                <includes> <!-- 只检查符合匹配规则的内容的项，不选的话会扫描全部，无视其他配置的限制范围 -->
                    com/basic/happytest/modules/jaCoCo/*
                </includes>
                <haltOnFailure> <!-- 默认值 -->
                    true
                </haltOnFailure>
                <rules>
                    <rule>
                        <element>CLASS</element>
                        <limits>
                            <limit>
                                <counter>LINE</counter>
                                <value>COVEREDRATIO</value>
                                <minimum>0.80</minimum>
                            </limit>
                        </limits>
                    </rule>
                </rules>
            </configuration>
        </execution>
    </executions>
</plugin>
